Les familles Revit imbriquées offrent une solution adaptée à la modélisation de familles complexes, en permettant l’association de plusieurs composants, chacun porteur des attributs propres à la famille cible.
L’objectif de ce texte est de décrire le processus permettant de lier ces différentes familles entre elles, afin de faciliter la mise en œuvre de structures complexes dans Revit.
Il est important de noter que la compréhension du contenu qui suit suppose que le lecteur dispose, a minima, d’une connaissance préalable des principes de création de familles dans Revit
Étude de cas : Création d’une famille de porte avec composants imbriqués
Cette étude de cas illustre les principes de création d’une famille complexe dans Revit, en combinant plusieurs familles imbriquées (porte, vantail, poignée et béquille). L’objectif est de démontrer le processus de conception d’un objet paramétrique structuré, modulable et conforme aux standards BIM.
1 . Création de la famille principale : Porte à moulure
a . Choix du gabarit

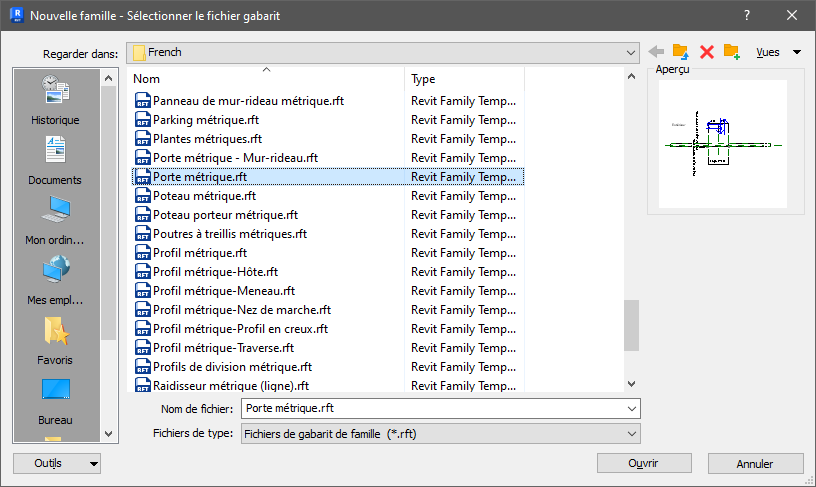

Le processus débute par la sélection du gabarit approprié pour la catégorie Portes, en l’occurrence : Porte métrique.rft

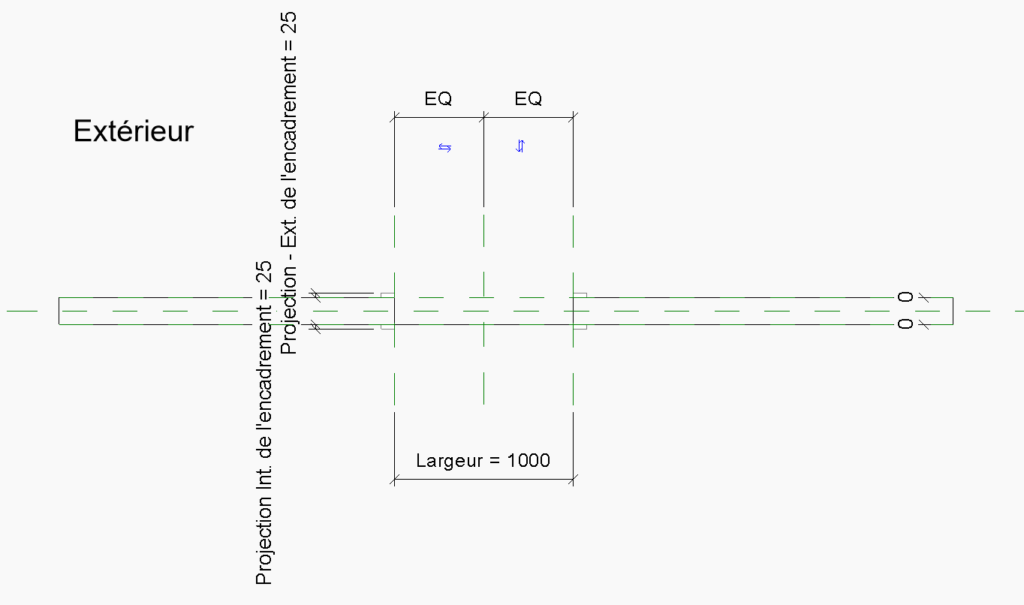

b . Construction de la structure de la famille
Aucune configuration préalable n’est requise, le gabarit attribue automatiquement les propriétés de base propres à la catégorie. Les étapes suivantes sont alors exécutées :
- Création des géométries constitutives de la porte ;
- Assignation de paramètres aux éléments modélisés (dimensions, matériaux, visibilité, etc.) ;
- Affectation des objets créés à des sous-catégories spécifiques, pour une meilleure gestion graphique et documentaire.
c . Sauvegarde de la famille. La famille est enregistrée sous l’intitulé : Porte à moulure.rfa
2 . Création de la famille imbriquée : Vantail

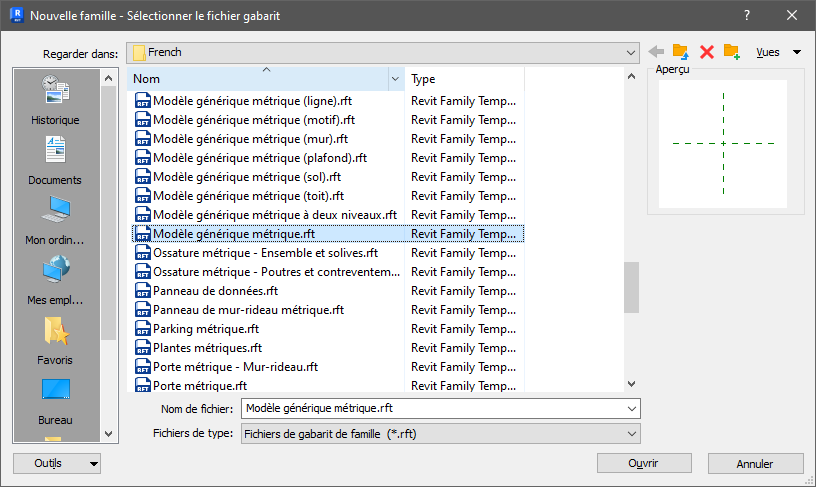

a . Choix du gabarit
Utilisation du gabarit suivant :

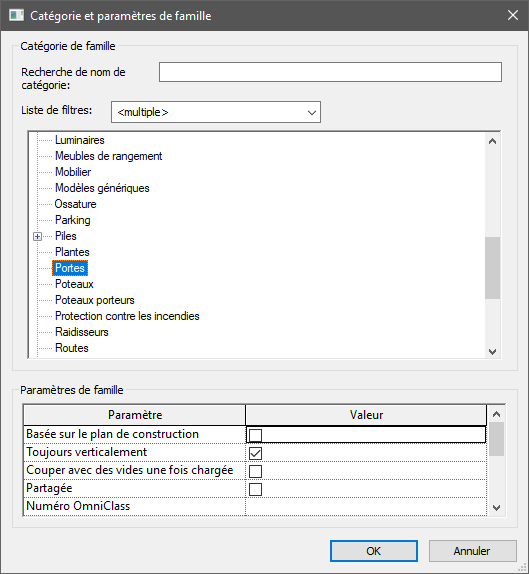

Modèle générique métrique.rft, avec un reclassement manuel dans la catégorie Portes. Cette modification est possible depuis la commande Catégorie et paramètres de famille
(fig. 7).

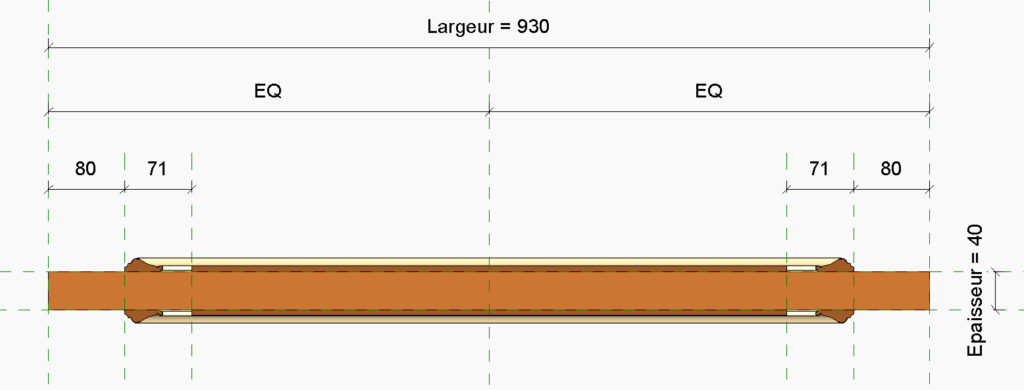

b . Modélisation

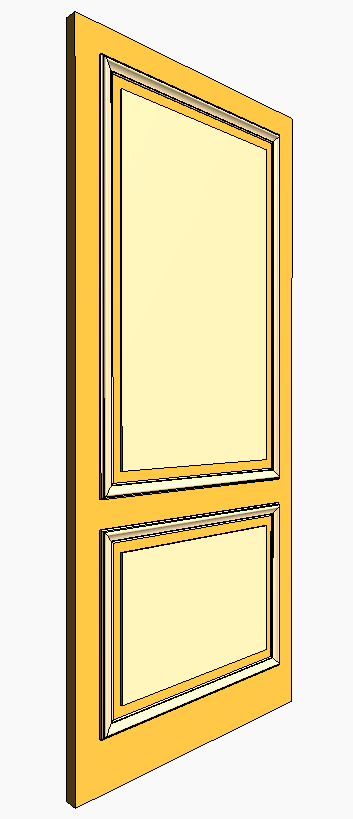

- Création des géométries correspondant au vantail ;
- Assignation de paramètres adaptés ;
- Affectation des objets à des sous-catégories pertinentes.
c . Sauvegarde de la famille
Nom de fichier : Vantail avec moulure.rfa

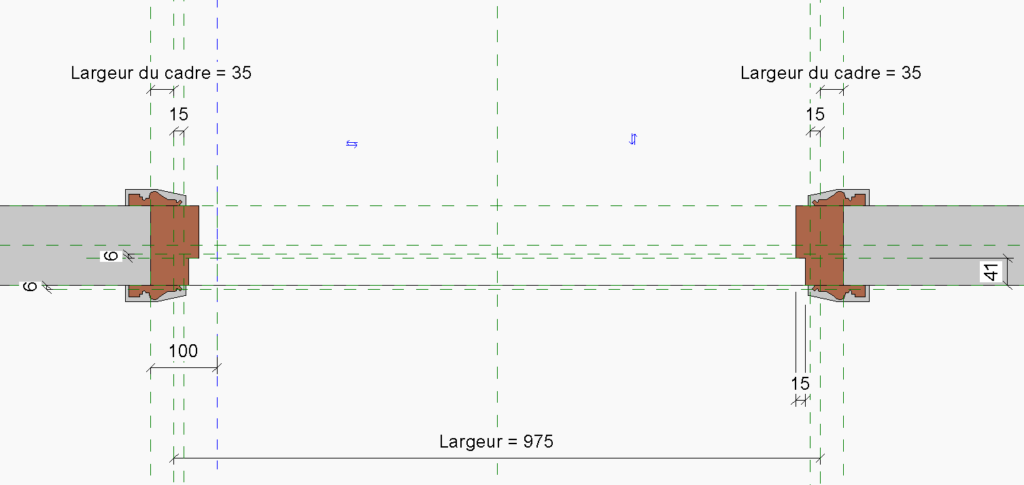

d . Insertion et liaison
- La famille Vantail avec moulure est chargée dans la famille principale Porte à moulure ;
- Positionnement précis dans l’espace de modélisation ;
- Synchronisation des paramètres pour assurer la cohérence fonctionnelle et graphique entre les familles (Fig. 10).
3 . Création de la famille imbriquée : Poignée de porte

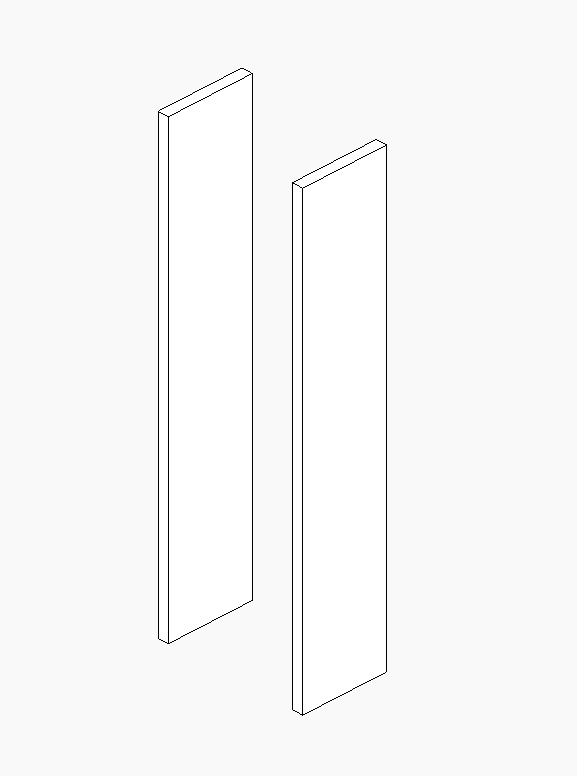

La famille Poignée de porte sera constituée d’un composant principal représentant la plaque de propreté, ainsi que de deux béquilles, elles-mêmes issues d’une famille distincte.
a. Choix du gabarit
Sélection du gabarit :
Modèle générique métrique.rft, avec reclassement dans la catégorie Portes. Cette modification est possible depuis la commande Catégorie et paramètres de famille (Fig. 12).
b . Modélisation
- Création des géométries de la poignée ;
- Paramétrage des éléments ;
- Affectation à une sous-catégorie.
c . Sauvegarde de la famille Nom de fichier : Poignée de porte.rfa

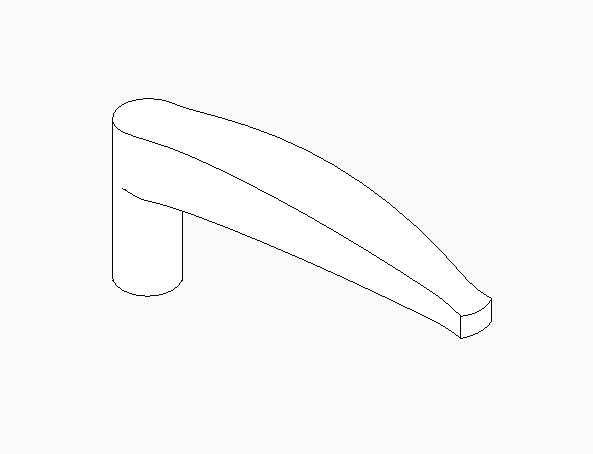

4 . Création de la famille imbriquée : Béquille
a . Choix du gabarit
Gabarit utilisé :

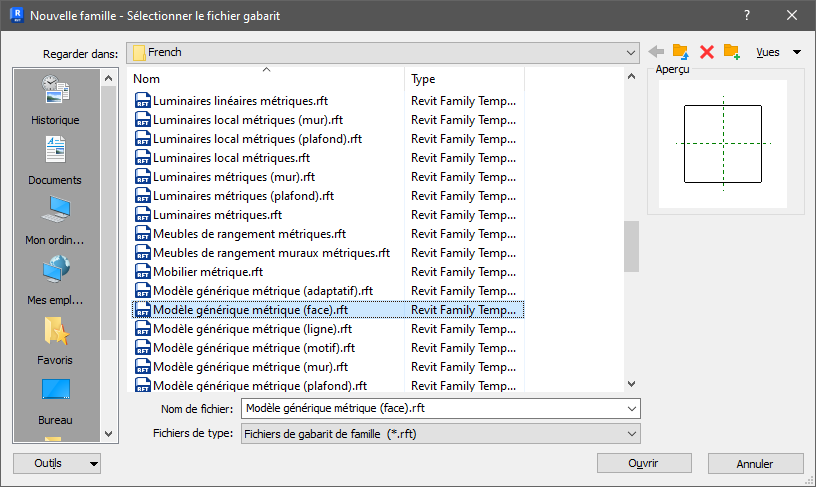

Modèle générique métrique (face).rft, reclassé dans la catégorie Portes. Cette modification est possible depuis la commande Catégorie et paramètres de famille (Fig. 16).
b . Modélisation
- Création des géométries ;
- Assignation des paramètres ;
- Affectation à une sous-catégorie.
c . Sauvegarde de la famille Nom de fichier : Béquille.rfa

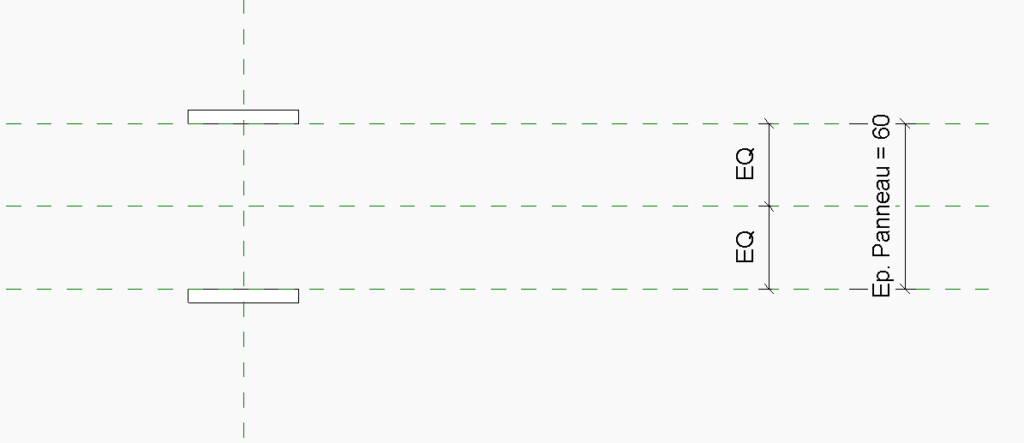

d . Insertion dans la famille poignée de porte
- La famille Béquille est insérée dans Poignée de porte ;
- Positionnement et alignement ;

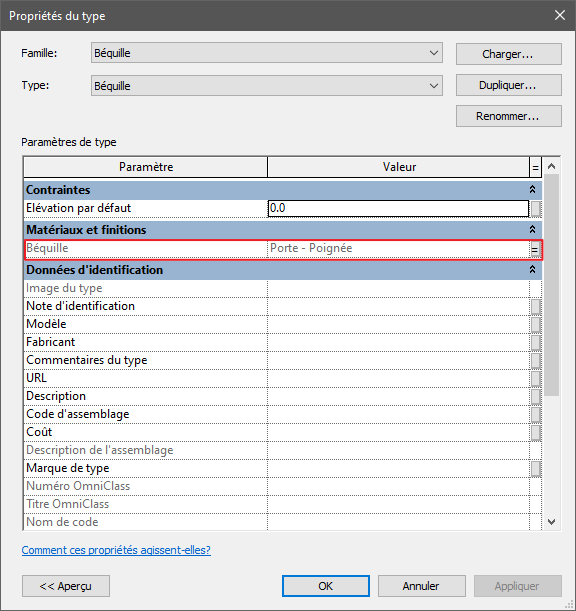

- Synchronisation du paramètre (Fig. 18).

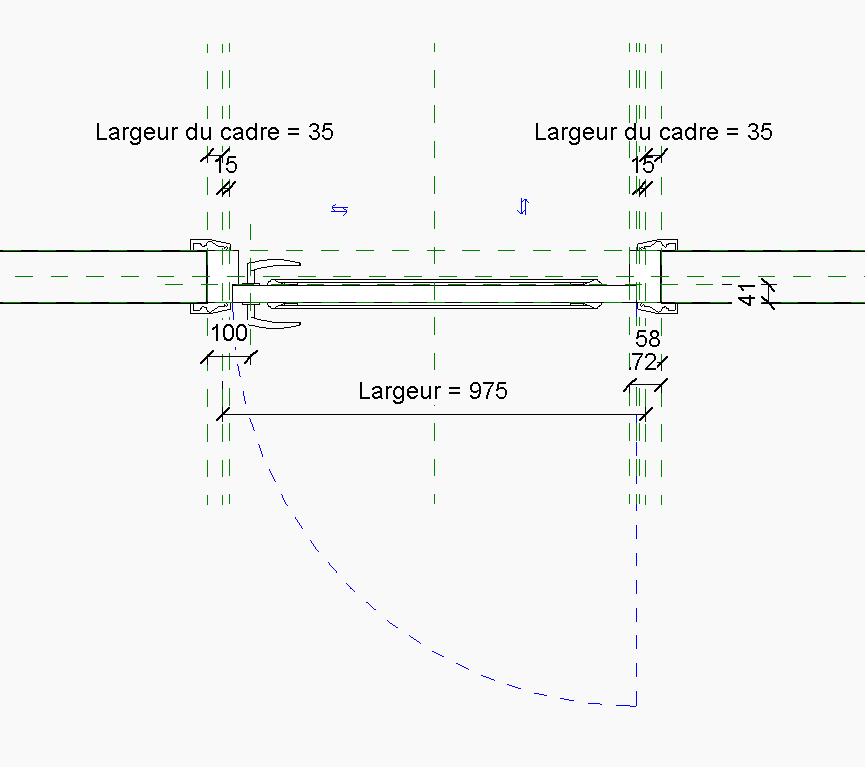

5 . Intégration finale
- La famille Poignée de porte est ensuite chargée dans la famille principale Porte à moulure ;
- Positionnement précis de l’objet ;

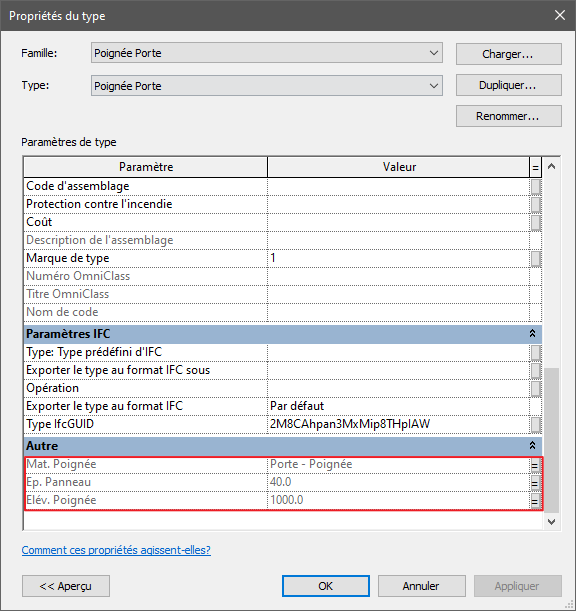

- Vérification et synchronisation des paramètres pour garantir la bonne articulation entre tous les composants (Fig. 19).
Conclusion

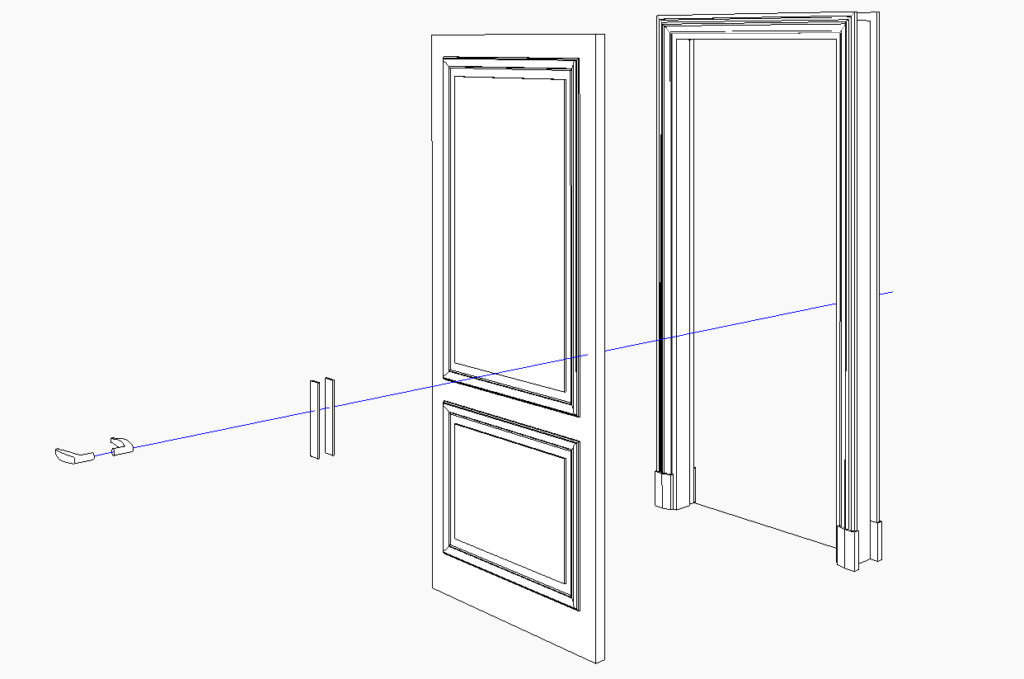

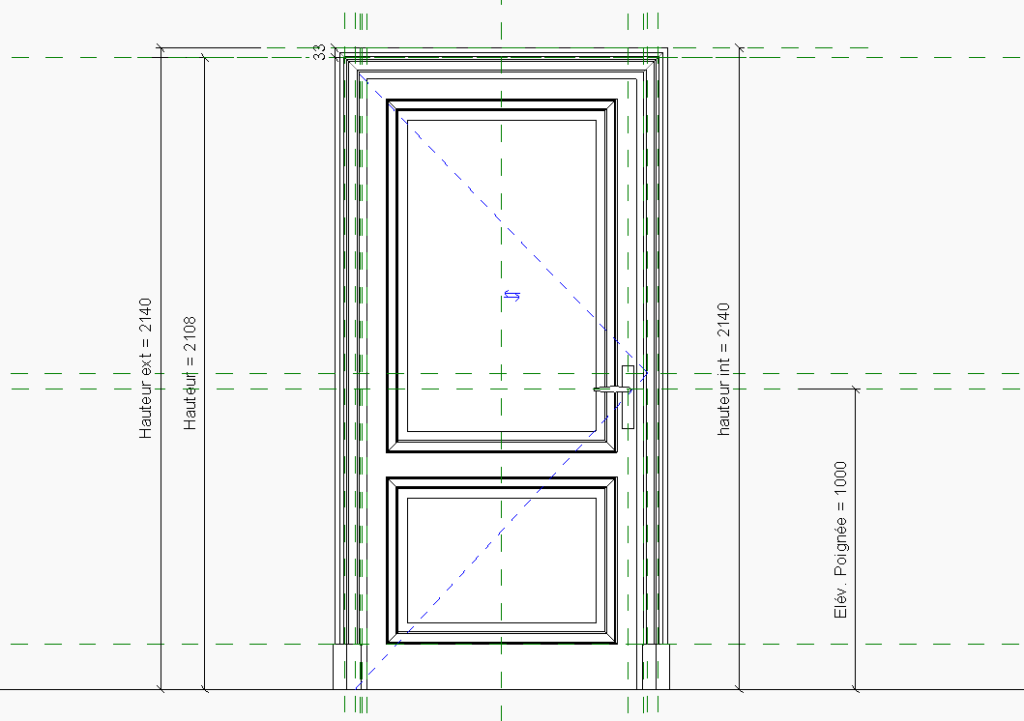

La famille Porte à moulure, désormais composée de plusieurs éléments imbriqués (vantail, poignée de porte, béquille), constitue un exemple complet de famille Revit modulaire et paramétrique. Ce procédé permet une meilleure flexibilité de conception, un contrôle précis des propriétés graphiques et une optimisation de la réutilisabilité dans différents projets BIM.
