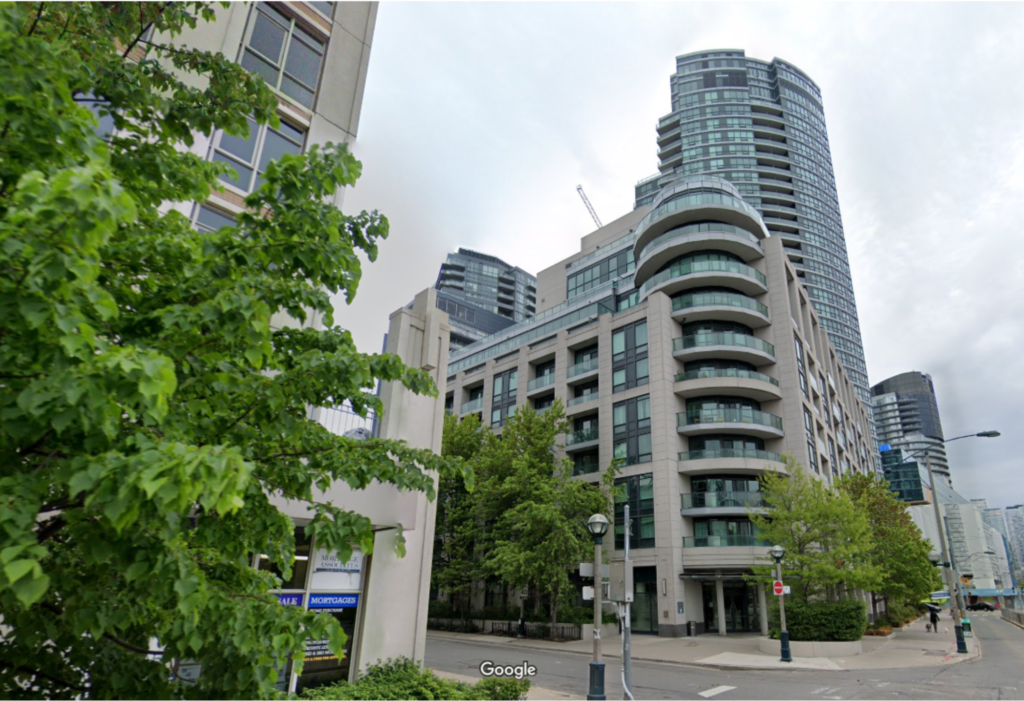

Le projet illustré dans cet article provient d’une observation libre sur Google Maps. Il ne s’agit pas d’un cas d’étude officiel, mais d’un exemple fictif sélectionné dans le seul but de démontrer les possibilités offertes par les volumes conceptuels dans Revit, notamment dans le contexte de formes complexes et de grandes structures architecturales.
Ce modèle permet de tester et illustrer des méthodes de conception qui exploitent la modélisation volumique avancée, sans lien contractuel ou commercial avec un projet réel. Il sert de base pédagogique pour comprendre comment Revit peut être utilisé dès les phases amont du projet, lorsque la forme globale de l’ouvrage est encore en cours de définition.

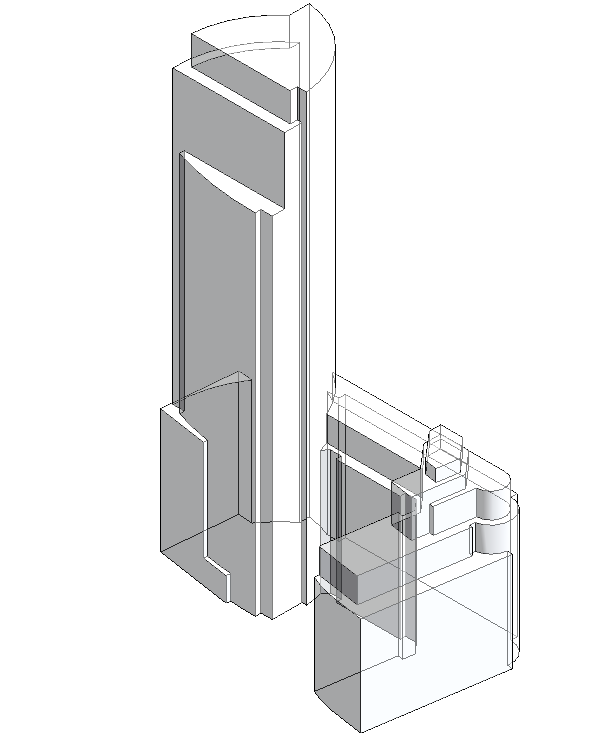

Création d’un volume conceptuel
Tout d’abord, il est nécessaire de créer la forme conceptuelle souhaitée. Pour ce faire, Revit propose plusieurs gabarit de travail :
La création de volumes in situ :
- Composant → Créer in situ → choisir Volume (fig.1)
- Volume et Site → Volume in situ (fig.2)
La création de volumes à partir d’une famille de chargeable :

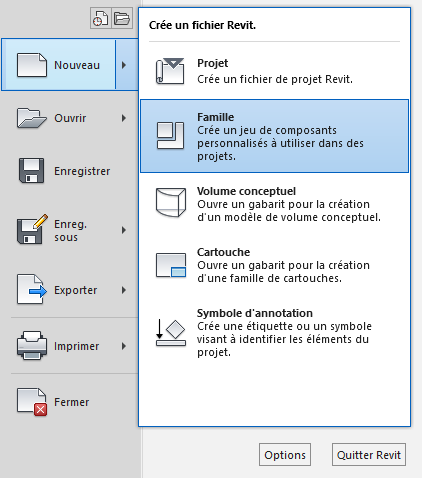

- Fichier → Nouveau → Famille – Choisir gabarit de famille “Volume métrique” dans le dossier Volume conceptuel (fig.3)
ou

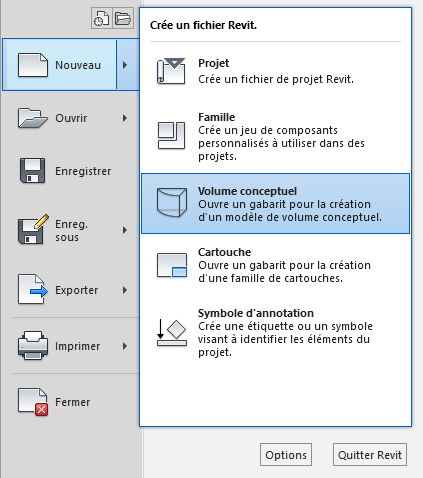

- Fichier → Nouveau → Famille →Volume conceptuel – Choisir gabarit de famille “Volume métrique” (fig.4)
Les outils de création de formes pour les volumes conceptuels, qu’ils soient in situ ou dans des familles chargeables, sont identiques, quel que soit l’environnement de travail choisi. Ces outils permettent aux utilisateurs de générer des volumes de manière intuitive et efficace, en exploitant des fonctionnalités communes comme l’esquisse, l’extrusion, le balayage ou la révolution.
Cependant, les environnements diffèrent selon que l’utilisateur opte pour la création d’un volume « in situ » ou pour une « famille chargeable » :
- Volume « in situ »
Ce mode de création est utilisé directement dans le projet. Il est idéal pour des besoins spécifiques ou contextuels, comme des volumes uniques ou des éléments de conception qui n’ont pas vocation à être réutilisés dans d’autres projets. L’avantage est une intégration immédiate dans le modèle global, mais il peut être moins performant pour des éléments nécessitant une réutilisation ou un contrôle précis. - Famille chargeable
Les volumes créés en tant que familles chargeables sont conçus indépendamment du projet principal et peuvent être importés ou réutilisés dans plusieurs modèles. Cette méthode convient particulièrement pour des éléments standardisés ou modulaires, offrant ainsi un meilleur contrôle sur les paramètres.
Toutefois cette initiation vise uniquement à analyser et à comprendre les cas pertinents où l’utilisation de volumes conceptuels apporte une réelle valeur ajoutée au projet. Elle ne s’attarde pas sur les détails des outils de création des volumes, mais plutôt sur les principes directeurs permettant de décider quand et pourquoi utiliser un volume conceptuel. L’objectif est donc d’aider les utilisateurs à évaluer les avantages et les limites de ces volumes dans des contextes spécifiques.
Le volume peut être créé directement dans l’environnement du projet, ce qui correspond à une création in situ, ou bien il peut être chargé dans le projet à partir d’une famille de volume conceptuel.
Création des sols

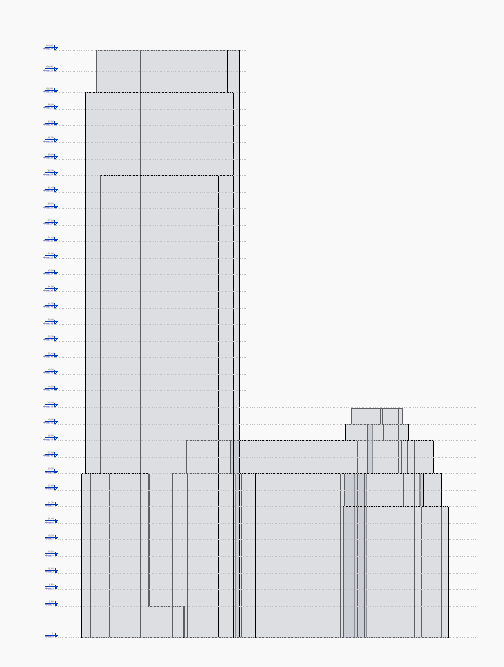

Avant de procéder à la création des sols à partir du volume, il est essentiel de positionner tous les niveaux de votre projet avec les altimétries appropriées. Dans cet exemple, le bâtiment comporte 33 niveaux de sol pour une hauteur totale de 110 m.

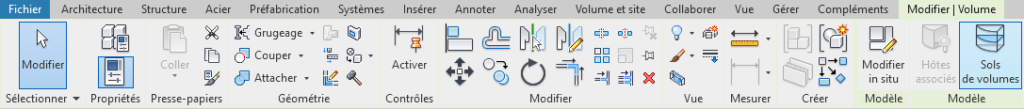

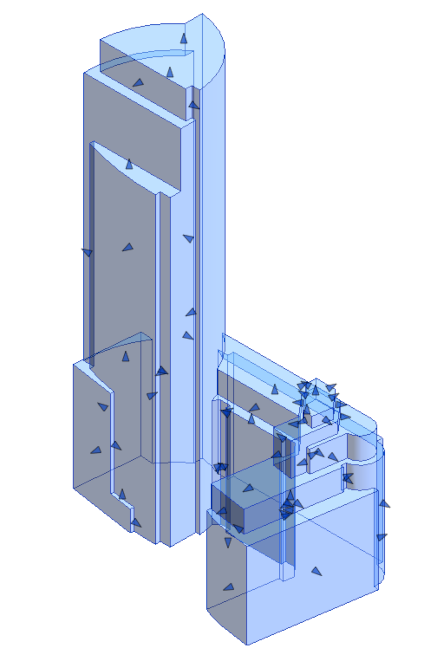

Lorsque vous sélectionnez une forme de volume dans Revit (comme illustré à la fig.7), un menu contextuel intitulé Sols de volumes (fig.7) s’affiche automatiquement. Ce menu est un outil essentiel pour générer des sols basés sur les volumes conceptuels.

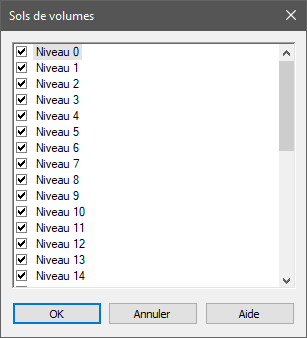

Cliquez sur le bouton Sols de volumes. Une fenêtre(fig.9) s’ouvre alors pour configurer les paramètres des sols à générer.
Définition des niveaux :
Le système identifie automatiquement les niveaux présents dans votre projet. Vous pouvez choisir les niveaux pour lesquels vous souhaitez créer des sols. Ces niveaux doivent correspondre à ceux placés auparavant dans le projet, avec des altimétries correctement définies.
Création des sols :

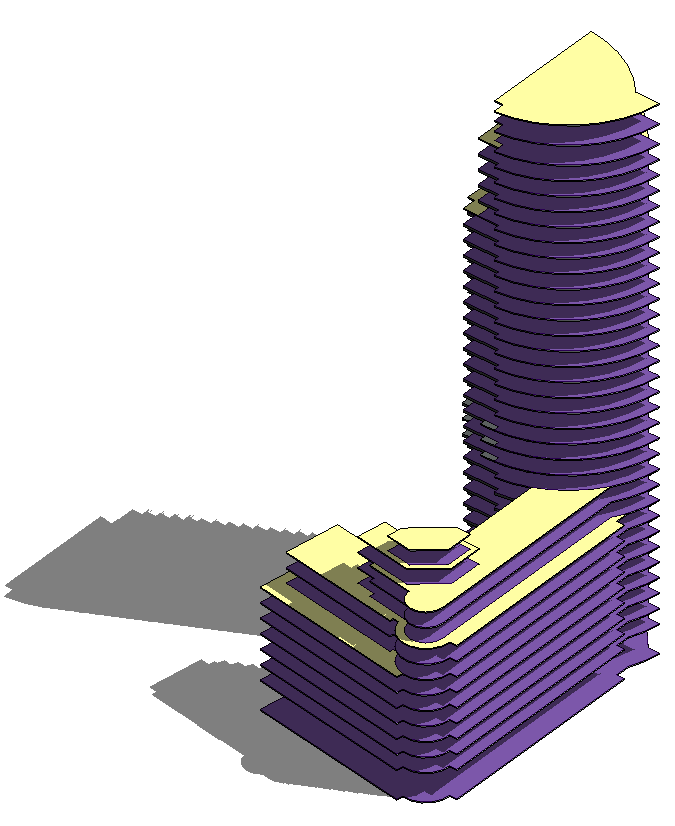

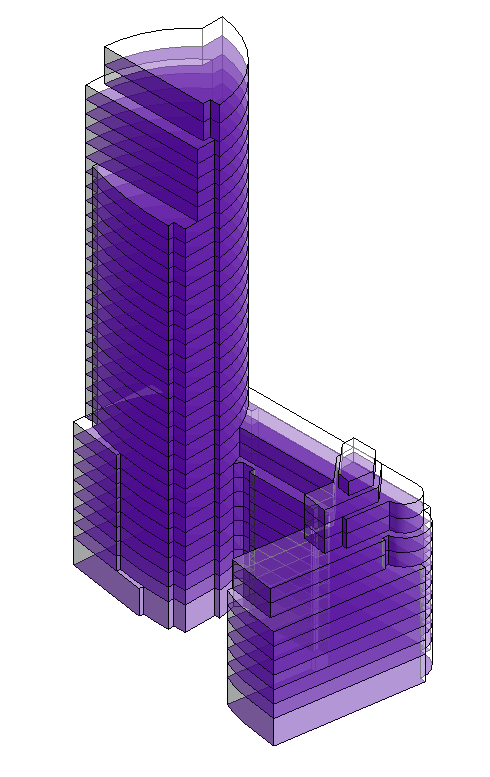

Après avoir sélectionné les niveaux souhaités, validez l’opération. Revit génère alors les sols correspondants, en suivant les contours du volume pour chaque niveau sélectionné.

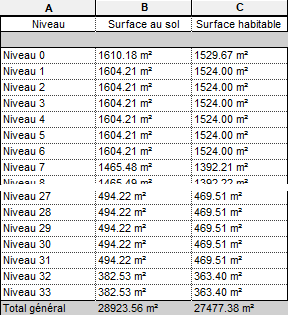

Création de la nomenclature de surface des sols
Une nomenclature de surface de sol de volumes permet de présenter des données détaillées sur les surfaces associées au volume conceptuel proposé. Voici les étapes détaillées pour créer telle nomenclature.
Accéder à l’outil de nomenclature :
- Allez à l’onglet Vue → Cliquez sur Nomenclature/Quantités dans le groupe Créer.
Choisir la catégorie :
- Dans la fenêtre qui apparaît, sélectionnez la catégorie Sols de volumes.
Donnez un nom explicite à la nomenclature, comme par exemple Surface des sols.
Dans la fenêtre de configuration de la nomenclature :
- Cliquez sur Modifier au regard de la cellule Champs ajoutez les champs pertinents en les sélectionnant dans la liste disponible :
- Niveau : Pour savoir à quel niveau le sol est lié.
- Surface au sol: Ce champ contient la surface brute du sol de volume.

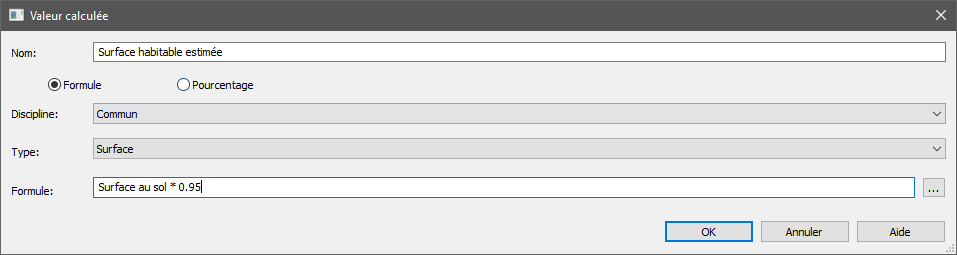

- Paramètre calculé : Cliquez sur ∱x (paramètre calculé) dans la fenêtre qui apparaît :
Donnez un nom au paramètre, par exemple Surface habitable estimée.
Type : Choisissez Surface pour que le calcul soit exprimé en m².
Formule : Saisissez une formule pour effectuer des ajustements exemples :
Ajout d’un coefficient : Si la surface habitable représente 95 % de la surface brute, utilisez la formule : Surface au sol * 0.95

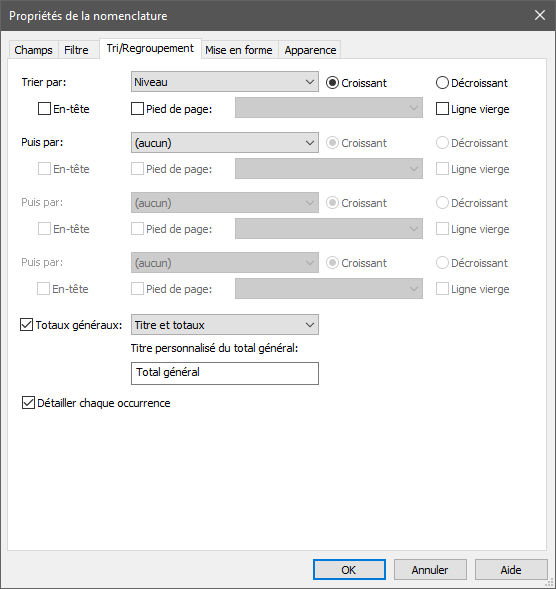

- Cliquez sur Modifier au regard de la cellule Tri/Regroupement de la fenêtre de configuration :
- Triez les données par Niveau pour regrouper les surfaces par étage.
- Activez l’option Afficher les totaux pour obtenir des surfaces cumulées.

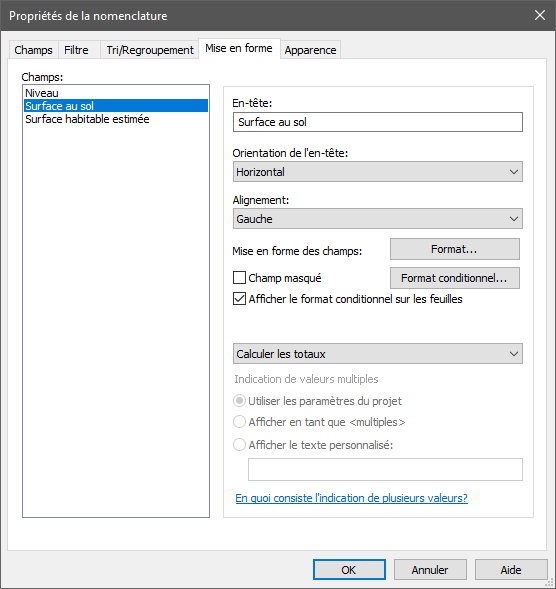

- Cliquez sur Modifier au regard de la cellule Mise en forme de la fenêtre de configuration :
- Choisir le champ Surface de sol Sélectionnez Calculer des totaux pour obtenir la surface totale. Sélectionnez le champ Surface habitable estimée et répétez la procédure décrite précédemment.

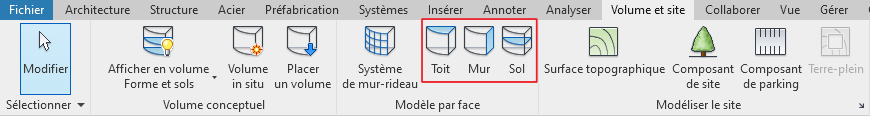

Les outils Mur par face, Sol par face, et Toit par face sont des fonctionnalités puissantes de Revit qui permettent de transformer rapidement des surfaces de volumes conceptuels en éléments de construction. Ces outils sont essentiels pour convertir un modèle conceptuel en un modèle détaillé.
Avantages de cette méthode :
- Précision : Les sols s’alignent automatiquement sur la géométrie du volume conceptuel, garantissant une correspondance parfaite.
- Gain de temps : Cette fonctionnalité évite de dessiner manuellement les contours des sols et des murs.
- Flexibilité : Si le volume est modifié ultérieurement, les sols associés peuvent être mis à jour pour refléter ces changements.
Cette fonctionnalité est particulièrement utile pour les projets où des études préliminaires ou des conceptions architecturales complexes nécessitent une itération rapide et précise.

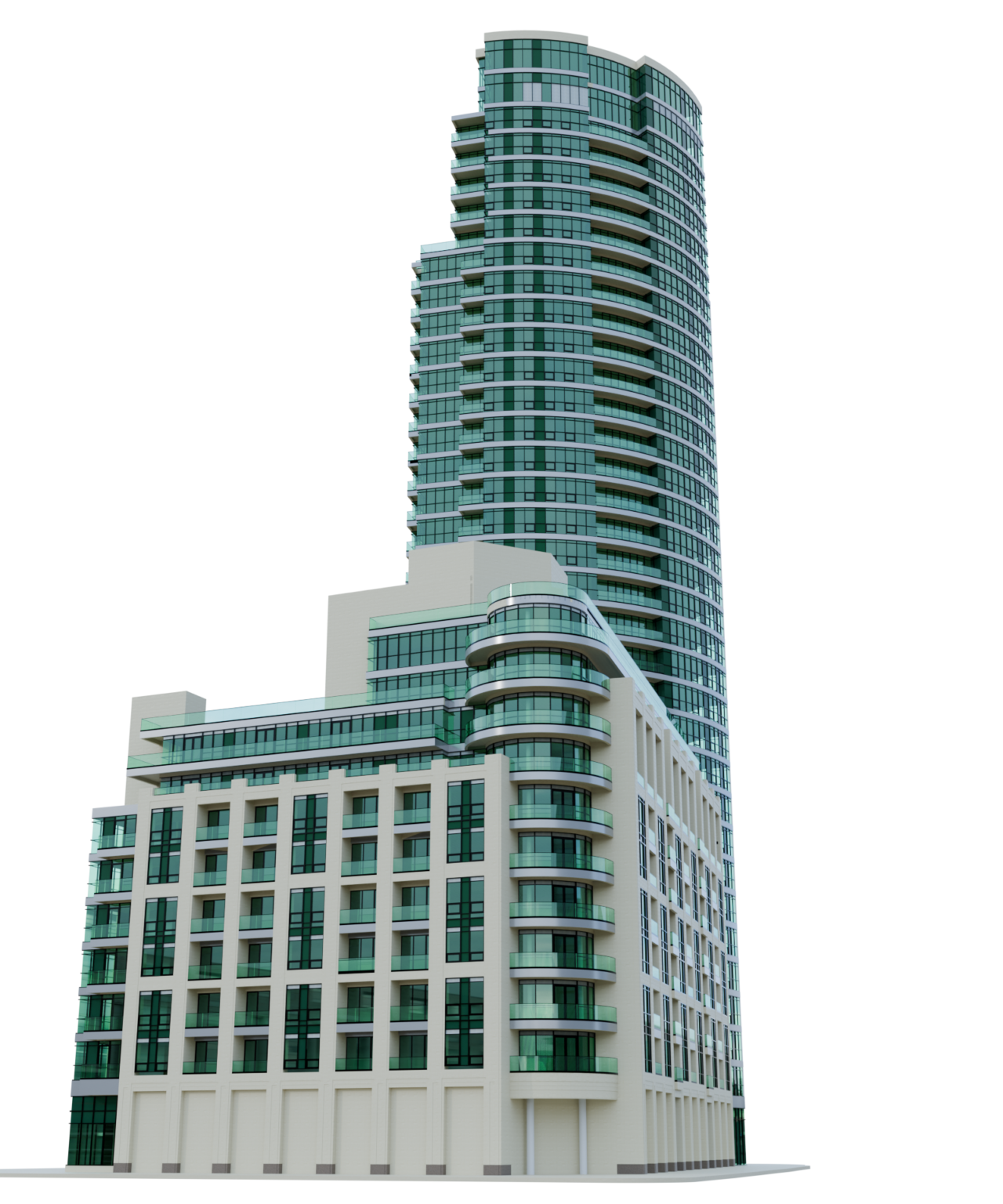

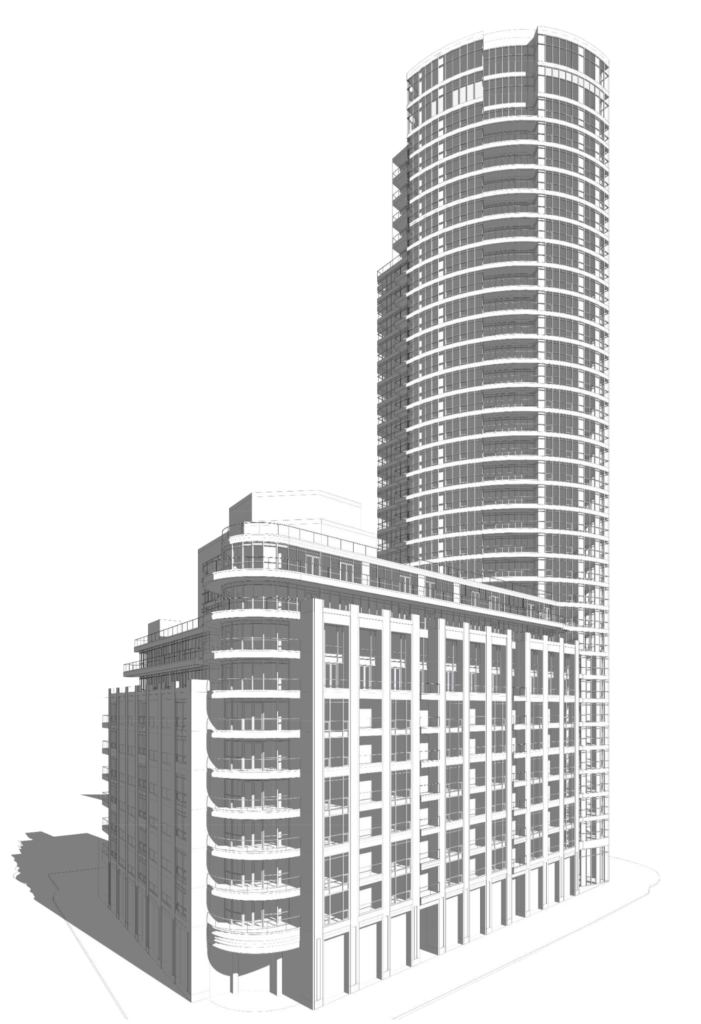

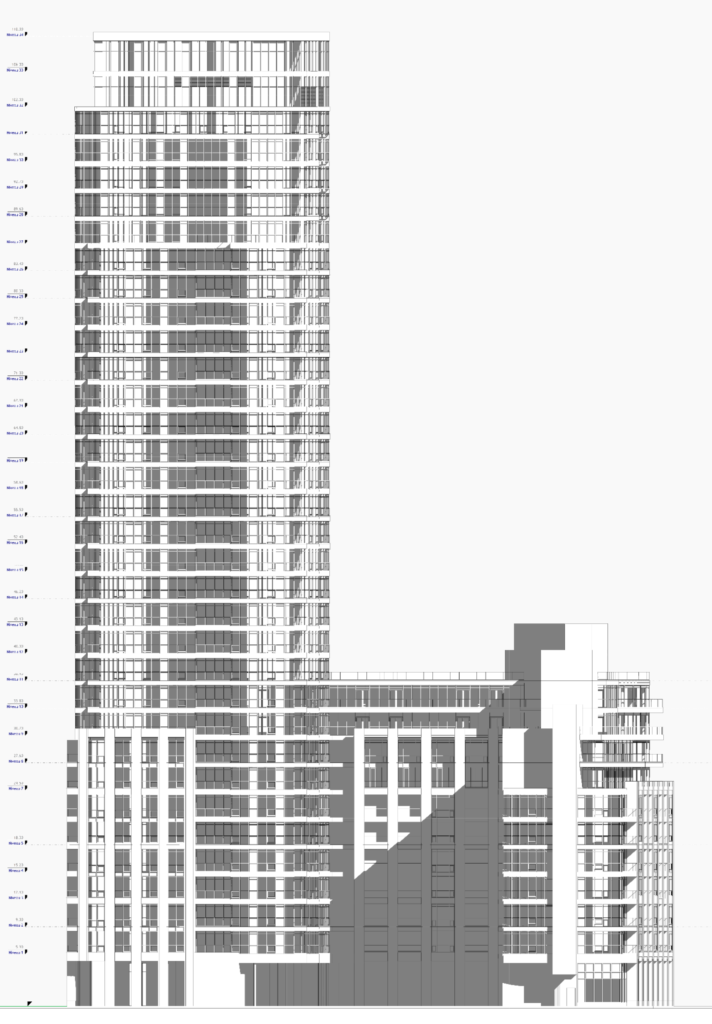

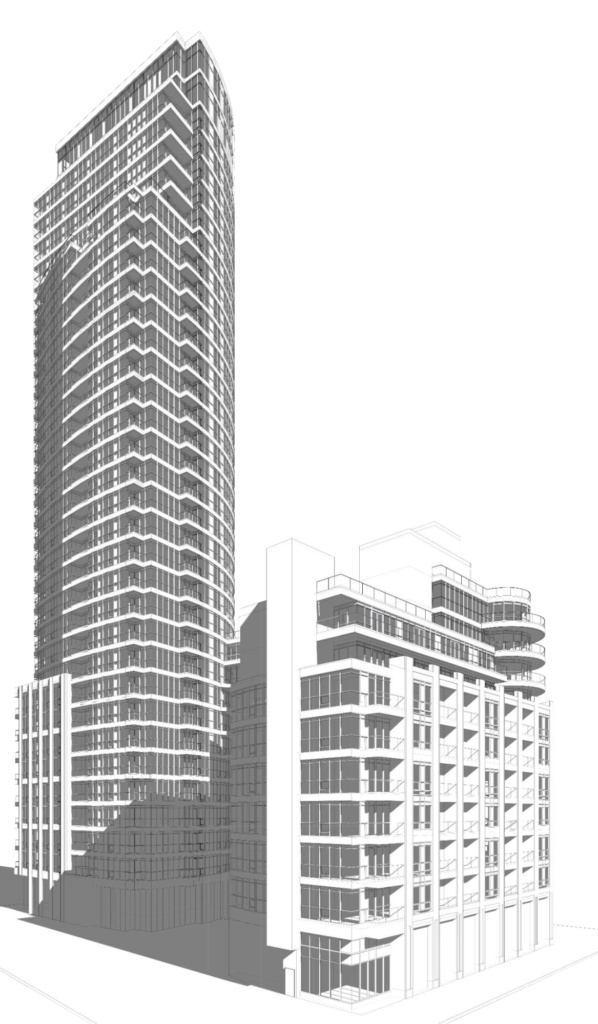

En y consacrant quelques heures de plus, voici ce que nous avons pu réaliser.
